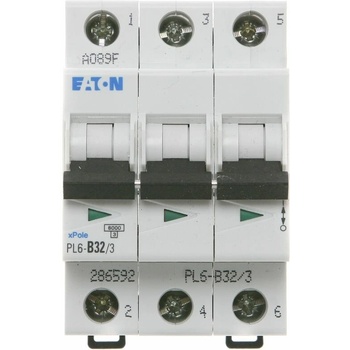

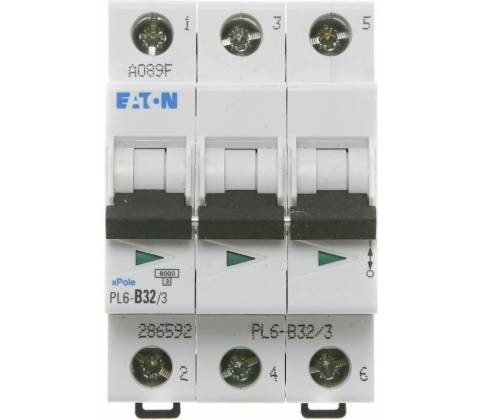

Moeller PL6-B32/3

• Rýchle zhrnutie: Istič Eaton PL6-B32/3 patrí medzi najvýkonnejšie prvky v bežných domových rozvádzačoch. S menovitým prúdom 32 A sa často používa ako hlavný istič pre celý rodinný dom (ak to distribúcia povoľuje) alebo na istenie výkonných 32 A zásuviek v garážach pre zváračky a cirkuláre. Je kľúčovým prvkom pre inštaláciu wallboxov na nabíjanie elektromobilov (22 kW).
• Obsah: → Rýchle parametre → Použitie → Na čo si dať pozor → Technické parametre → FAQ Rýchle parametre

• Istenie 32 A: Pre 3-fázový výkon až do cca 22 kW.
• 3-pólový: Spriahnuté vypínanie všetkých fáz.
• Charakteristika B: Rýchla reakcia, vhodná pre hlavné prívody.
• Odolnosť 6 kA: Štandard pre domové inštalácie.
• Pripojenie: Masívne svorky pre vodiče 1 – 25 mm2.

Použitie

Model B32/3 je "ťažká váha" pre domové aplikácie. Viac o dimenzovaní hlavných prívodov a wallboxov nájdete v článku o inštalácii v garáži a pre elektromobilitu.

Typické aplikácie:

• Hlavný istič: Vstupný istič pre rodinný dom (bežná hodnota 3 x 25 A alebo 3 x 32 A).
• Wallbox: Istenie nabíjacej stanice pre elektromobily s výkonom 22 kW.
• 32 A zásuvka: Istenie "veľkej" červenej 5-kolíkovej zásuvky (400 V) v dielni.
• Elektrické kúrenie: Výkonné elektrokotly (18-24 kW).

Rýchly výber / Na čo si dať pozor:

• ✔ Kábel 6 mm2 alebo 10 mm2: Pre prúd 32 A je absolútnym minimom kábel 6 mm2 (CYKY-J 5x6), ale pri dlhších trasách alebo uložení v izolácii je nutné použiť 10 mm2. Kábel 4 mm2 je zakázaný!
• ✔ Selektivita: Ak použijete 32 A istič v podružnom rozvádzači (napr. v garáži), hlavný istič pri elektromere musí byť silnejší (napr. 40 A alebo 50 A), inak pri skrate vypadnú oba (alebo len ten pri elektromere, ak je rýchlejší). V mnohých domoch je však hlavný istič len 25 A, takže 32 A istič v garáži je nepoužiteľný (musíte znížiť hodnotu).

Technické parametre Značka Eaton Séria / Typ PL6 (PL6-B32/3) Menovitý prúd (In) 32 A Charakteristika B (vedenie/hlavný istič) Skratová odolnosť 6 kA Počet pólov 3 (L1+L2+L3) Prierez vodičov 1 – 25 mm² Krytie IP20 Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Je vhodný ako hlavný istič do elektromerového rozvádzača? Áno, ale len ak to povoľuje vaša distribučná spoločnosť (SSD, ZSD, VSD). Niektoré vyžadujú ističe s odolnosťou 10 kA (séria PL7), iné akceptujú aj 6 kA (PL6). Vždy si overte pripojovacie podmienky. Môžem ho použiť na 32 A zásuvku? Áno, toto je presne ten istič, ktorý patrí k 32 A zásuvke (veľká červená, 5-kolíková). Zabezpečí využitie jej plného výkonu. Aký kábel potrebujem? Minimálne 6 mm2 (CYKY-J 5x6). Pri dlhších trasách (nad 20-30 metrov) alebo uložení v tepelnej izolácii je nutné použiť 10 mm2 (CYKY-J 5x10). Je vhodný pre wallbox? Áno, pre 22 kW nabíjačky je potrebný istič 32 A (3-fázový). Väčšina wallboxov však vyžaduje aj prúdový chránič typu B (alebo má integrovanú ochranu DC, potom stačí typ A). Samotný istič nestačí. Dá sa zapojiť do lišty? Áno, má terminály pre 3-fázovú prepojovaciu lištu. Je vhodný pre motor s ťažkým rozbehom? Pre veľmi ťažké rozbehy (veľké píly, kompresory) môže byť potrebná charakteristika C (PL6-C32/3). Charakteristika B je vhodná pre bežné zaťaženie. Akú má životnosť? Viac ako 20 000 spínacích cyklov. Spĺňa normy? Áno, je certifikovaný podľa STN EN 60898.
