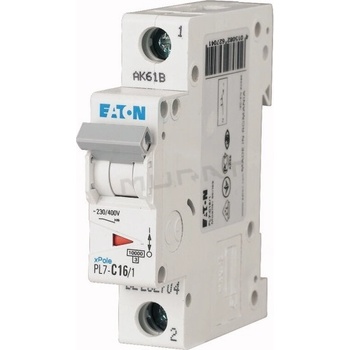

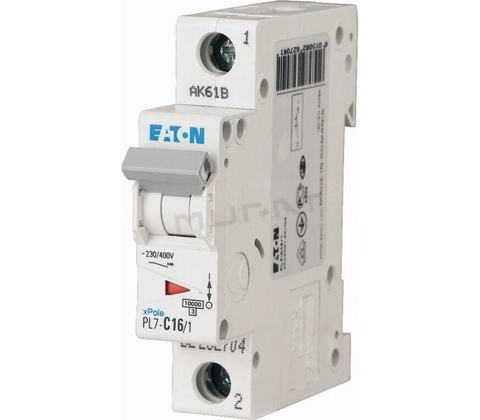

Moeller PL7-C16/1

• Rýchle zhrnutie: Istič Eaton PL7-C16/1 je výkonnejšou alternatívou k bežným "béčkovým" ističom. Kombinuje 16 A istenie s charakteristikou C (pomalá) a vysokou odolnosťou 10 kA. Je ideálny pre zásuvkové okruhy v dielňach, kde sa pripájajú ručné náradie (flexa, vŕtačka), vysávače alebo iné zariadenia, ktoré pri štarte "vyhadzujú" bežné ističe.
• Obsah: → Rýchle parametre → Použitie → Rozdiel B16 vs C16 → Technické parametre → FAQ Rýchle parametre

• Istenie 16 A: Pre záťaže do 3680 W.
• Odolnosť 10 kA (PL7): Profesionálna rada pre priemysel a dielne.
• Charakteristika C: Vypína pri 80-160 A (zvláda špičky).
• Pripojenie: Kábel 2,5 mm2.
• Použitie: Dielňa, garáž, motory, spínané zdroje.

Použitie

Model C16/1 je "záchrancom" v situáciách, kde bežný istič nedrží. Viac o charakteristikách ističov nájdete v článku o spínacej technike.

Typické aplikácie:

• Dielenské zásuvky: Pre napájanie uhlových brúsok, pokosových píl a vysávačov, ktoré majú silný rozbeh.
• Zváračky: Malé invertorové zváračky na 230 V.
• Osvetlenie: Okruhy s veľkým počtom LED svietidiel (vysoký nábehový prúd zdrojov).
• Čerpadlá: Domáce vodárne alebo ponorné čerpadlá na 230 V.

Rýchly výber / Rozdiel medzi PL7-B16 a PL7-C16:

• ✔ B16 (Eaton 262676): Vypína rýchlejšie (pri 48-80 A). Je to štandard pre byty a kancelárie (PC, TV, lampy). Pri zapnutí silnej "flexy" často vypadne.
• ✔ C16 (Tento model): Vypína neskôr (pri 80-160 A). Umožní krátkodobé preťaženie pri štarte motora, čím zabezpečí plynulú prácu v dielni bez výpadkov.

Technické parametre Značka Eaton Séria / Typ PL7 (PL7-C16/1) Menovitý prúd (In) 16 A Charakteristika C (motorová/pomalá) Skratová odolnosť 10 kA Počet pólov 1 Prierez vodičov 1 – 25 mm² Krytie IP20 Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Môžem ho použiť na bežnú zásuvku? Áno, zásuvky sú stavané na 16 A, takže C16 ich chráni správne. Len treba počítať s tým, že pri skrate vypne o niečo neskôr než B16 (ale stále v rámci bezpečných limitov pre kábel, ak je slučka v poriadku). Prečo použiť C16 v byte? V byte sa C16 zvyčajne nedáva, ak nemáte problém s vyhadzovaním ističa (napr. pri zapnutí vysávača). Ak vám vysávač vyhadzuje B16, výmena za C16 je správnym riešením. Aký kábel použiť? Pre 16 A istenie sa používa kábel 2,5 mm2 (CYKY-J 3x2,5). Pri použití charakteristiky C je obzvlášť dôležité mať dobrý stav vedenia (nízku impedanciu slučky), aby istič pri skrate vybavil spoľahlivo. Dá sa zapojiť do lišty? Áno, je kompatibilný s prepojovacími lištami Eaton. Spĺňa normy? Áno, je certifikovaný podľa STN EN 60898.

Obsah: → Rýchle parametre → Použitie → Rozdiel B16 vs C16 → Technické parametre → FAQ

Naspäť na začiatok ↑
